小型掘進機，無炮掘進機
作者：鄄城中泰工程機械有限公司 發布時間：2017-12-19 本文被閱讀 1747 次
功能及特點．

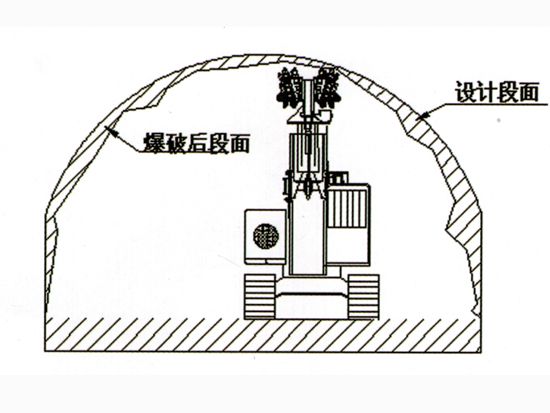

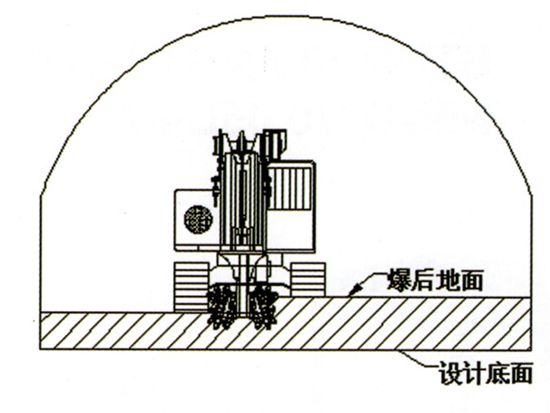

配備銑挖頭后，可在硬度4F的煤巷或半煤巷掘進時工作，無需炮掘。本機帶有快速連接器，巖巷掘進時挖斗和銑挖頭互換，爆破后用挖斗裝渣，實現了一機兩用；
主要液壓件采用德國進口正齒輪變速箱，由高扭矩的液壓馬達驅動，確保銑挖頭在更惡劣的高負荷作業條件下應付自如。配有內噴霧及高壓外噴霧裝置，滅塵效果好；由于銑挖頭重量大，因而整機采用超 強的結構件設計理念，保證整機足夠的重量，截割巖石時機身穩定，提高 效率。

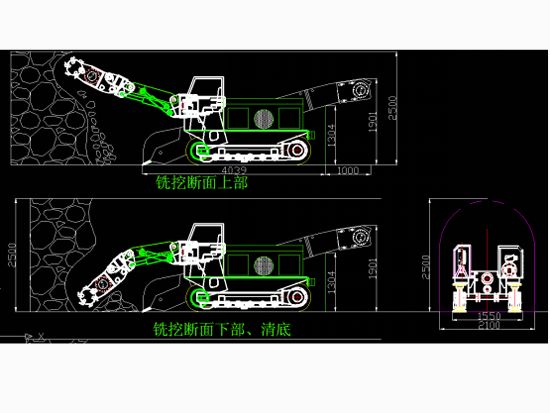

工作范圍 | ||
產品型號 | STX-80 | STX-120 |
A挖掘寬度（mm） | ≥4800 | 標準臂5300 短臂4800 |
C挖掘高度（mm） | ≥2800 | 標準臂3300 短臂2700 |
D挖掘深度（mm） | ≥500 | 標準臂700 短臂400 |
B挖取距離（離鏟口）（mm） | ≥1850 | ≥2200 |
E卸載高度 （mm） | 1700（可加高） | 1913（可變） |
G卸載距離（mm） | 1700（可加長或縮短） | 2000（可加長） |
Hzui大回轉角度（。） | ±50 | ±50 |
Fzui低裝載高度（mm） | 1350（可變） | 1680（可變） |
|
|
|
技術參數 | ||
產品型號 | STX-80 | STX-120 |
重量（kg） | 600 | 820 |
工作壓力（MPa） | 20-32 | 20-32 |
流量（L/min） | 60-85 | 120-150 |
銑挖機轉速（r/min） | 40-100 | 80 |
銑挖機直徑（mm） | 460 | 575 |
扭矩（N/M） | 3500-5200 | 8700-10400 |
銑挖機寬度（mm） | 690 | 780 |
